氣體管路施工技術要求及驗收標準？
2022-04-20 09:08:14
隨著時代的發展，很多新興的產業和詞語被廣泛的應用起來，氣體管道工程也是最近幾年比較火的一個詞語，氣體管道工程在生產、生活各方面都有所應用，但是氣體管道工程施工技術要求及驗收標準是什么呢?今天就來問大家簡單介紹一下：
技術要求

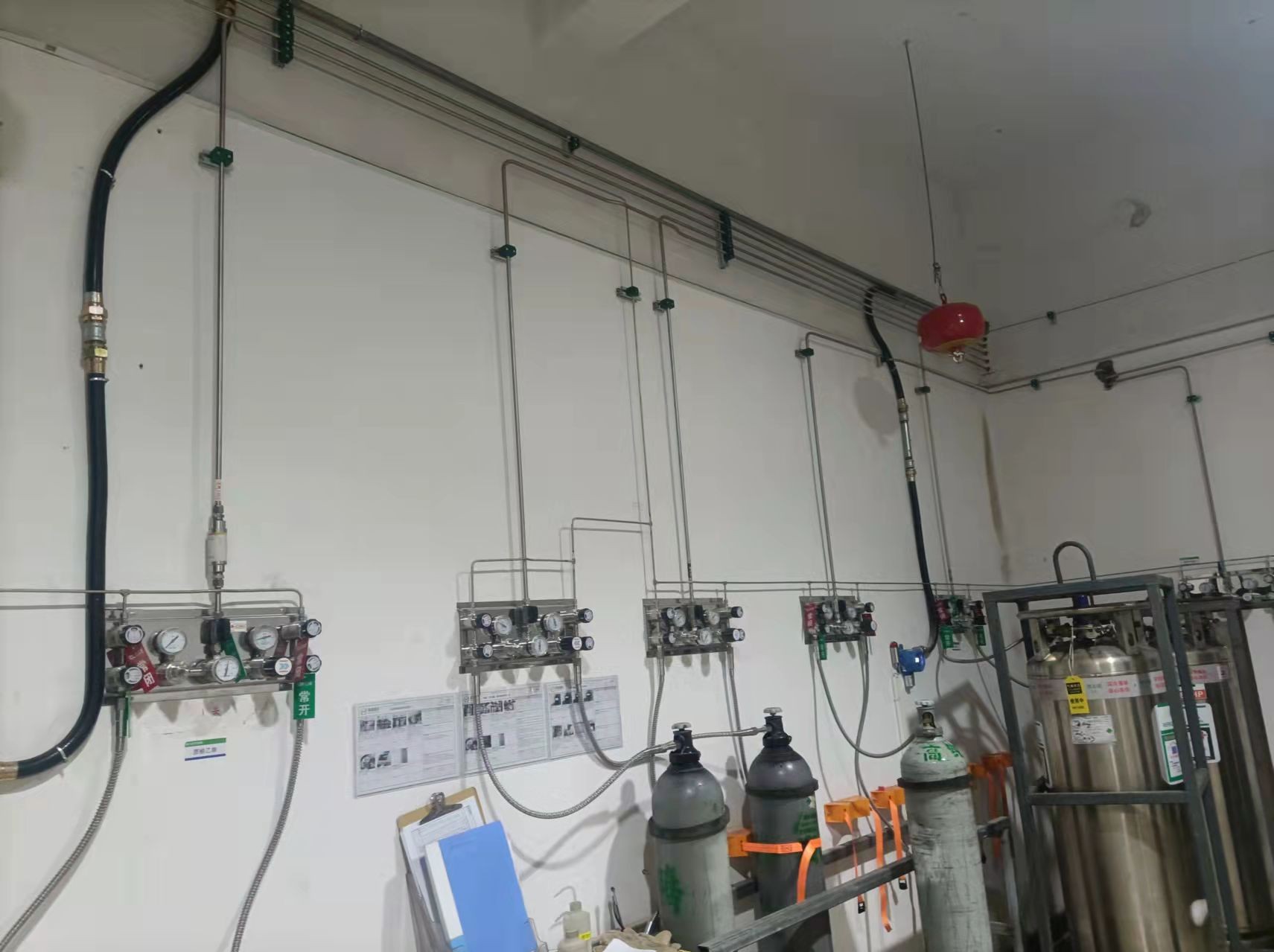

(1)總體設計：管道采用1/4”外徑，經過AP處理的專用高等級潔凈不銹鋼管道。所有集中在氣瓶柜的管路有適當?shù)穆窂竭M(jìn)入各實驗桌，在使用儀器的附近接氣體考克。
(2)管路設計、規劃要點：
氣體管路系統應具有良好的氣密性，可靠性，可維護性。
1、氣瓶閥出口為GB標準的外螺紋形式，為了便于管路系統與氣瓶連接，故從氣瓶閥出口到管道系統應設有轉換接頭(氣瓶接頭)。
2、為了方便更換氣瓶，從上述氣瓶接頭到調節閥之間應設有耐高壓的不銹鋼螺旋管。
3、由于氣瓶?jī)?nèi)部的氣體壓力為150Bar左右，使用點的壓力較小，氣體壓力有變化，而且數值差距較大，故應在氣瓶出口處設置一級減壓閥(雙表頭)。
4、氣路系統中應設有在緊急情況下能夠快速切斷供氣的裝置—開關閥，為了開關系統的方便和快捷，本項目中開關閥采用球閥。
5、為了保持氣體的純度及管道系統的氣密性，所有管道采用進口BA級316L不銹鋼管道，內表面按規定處理。
6、管道與閥件的連接，管道與管道的連接應保證系統的氣密性，同時要便于維修及更換閥件。
7、管道固定件要求堅固，輕巧，耐用。
